KR-A001 · KR-A003 · KR-A004 · KR-A005
مساعد غازي لأبواب الخزائن
ثمانية طرازات من مساعدات الغاز للخزائن ضمن مجموعات KR-A001 وKR-A003 وKR-A004 وKR-A005. اختر الطول والقوة والملحقات المناسبة.
20–300 N6″–12″80,000 دورة
تظهر أدناه أربع مجموعات من الطرازات. حدّد الطراز والقوة والطول واللون والملحقات عند طلب السعر.
KR-A001 / KR-A003 / KR-A004 / KR-A005

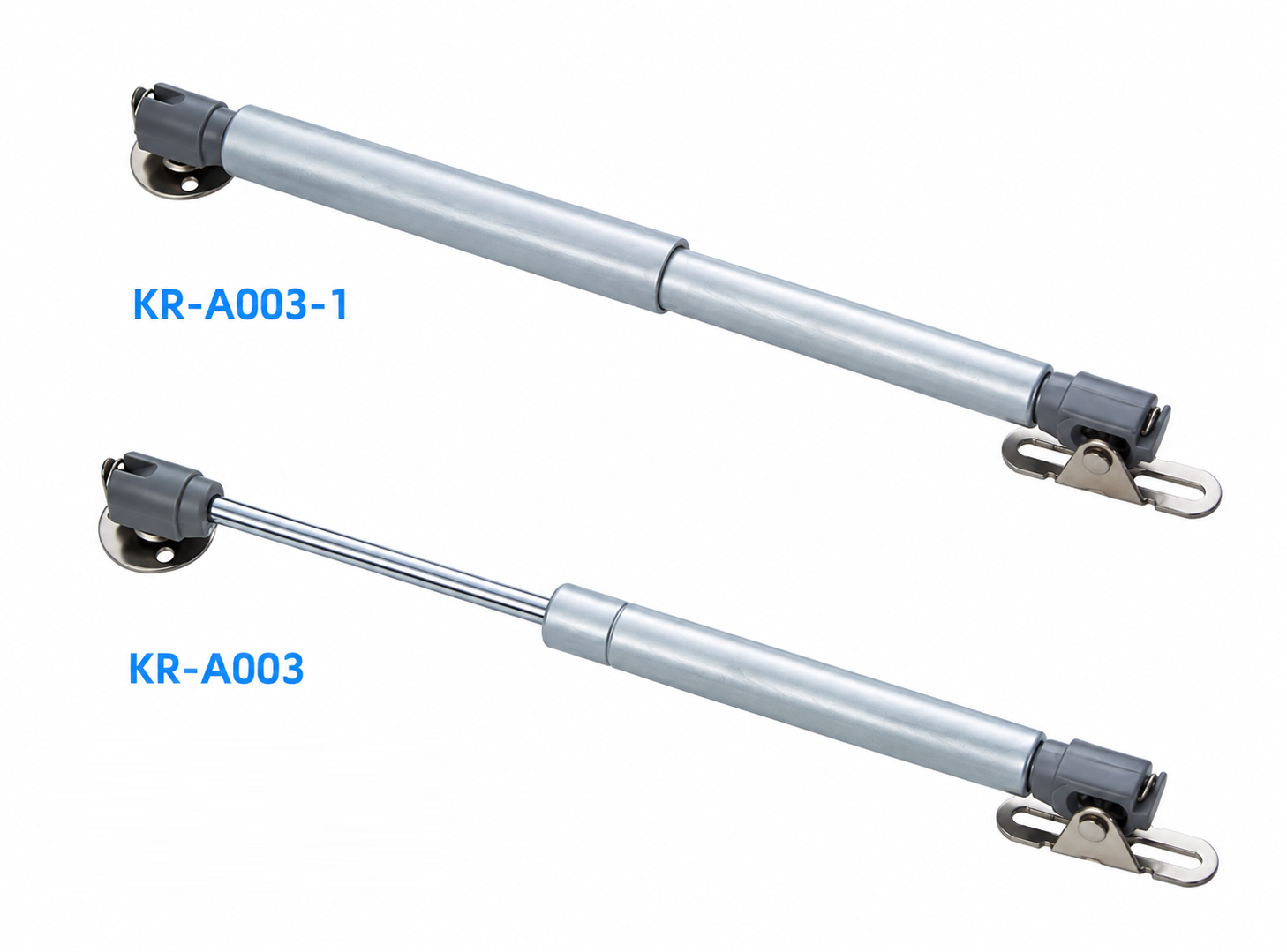

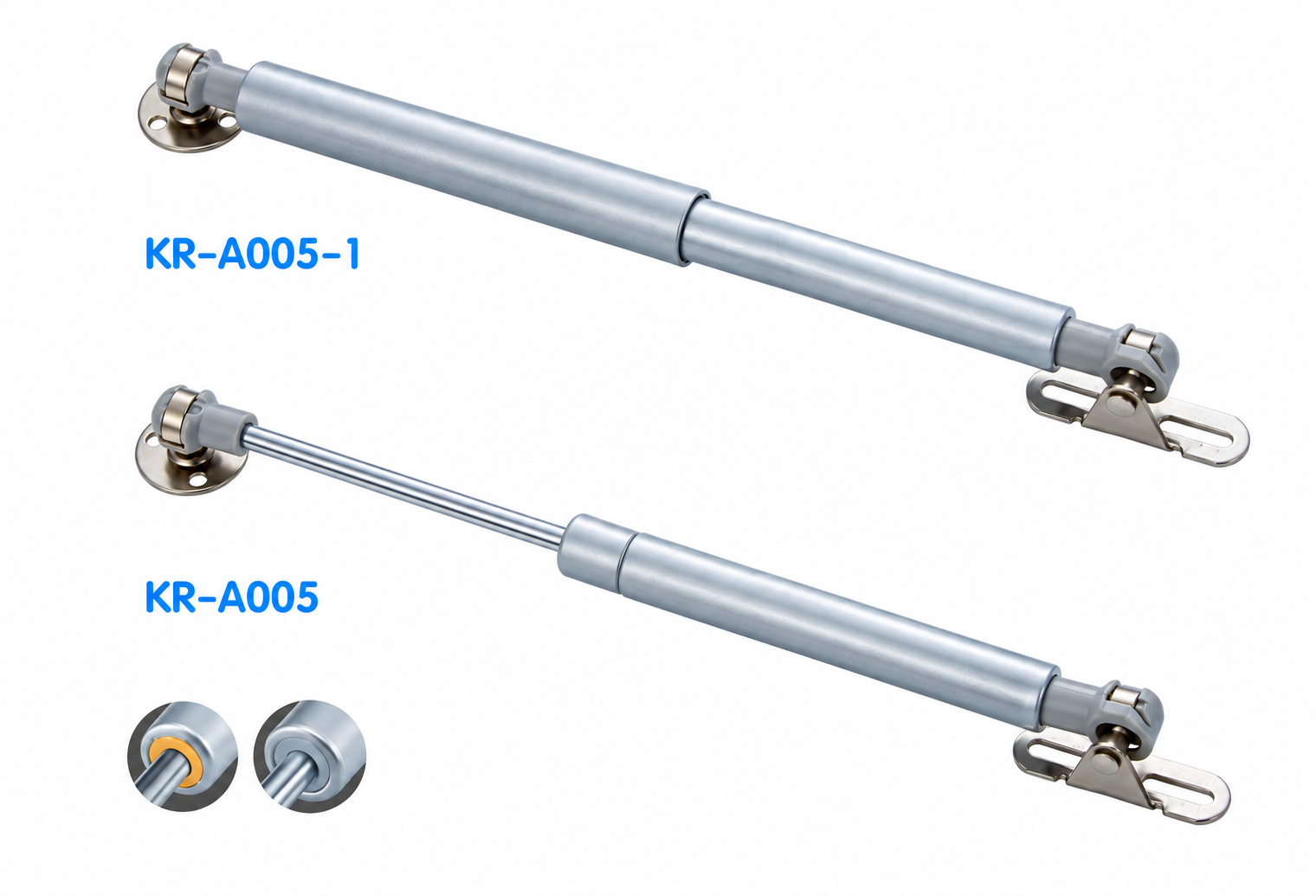

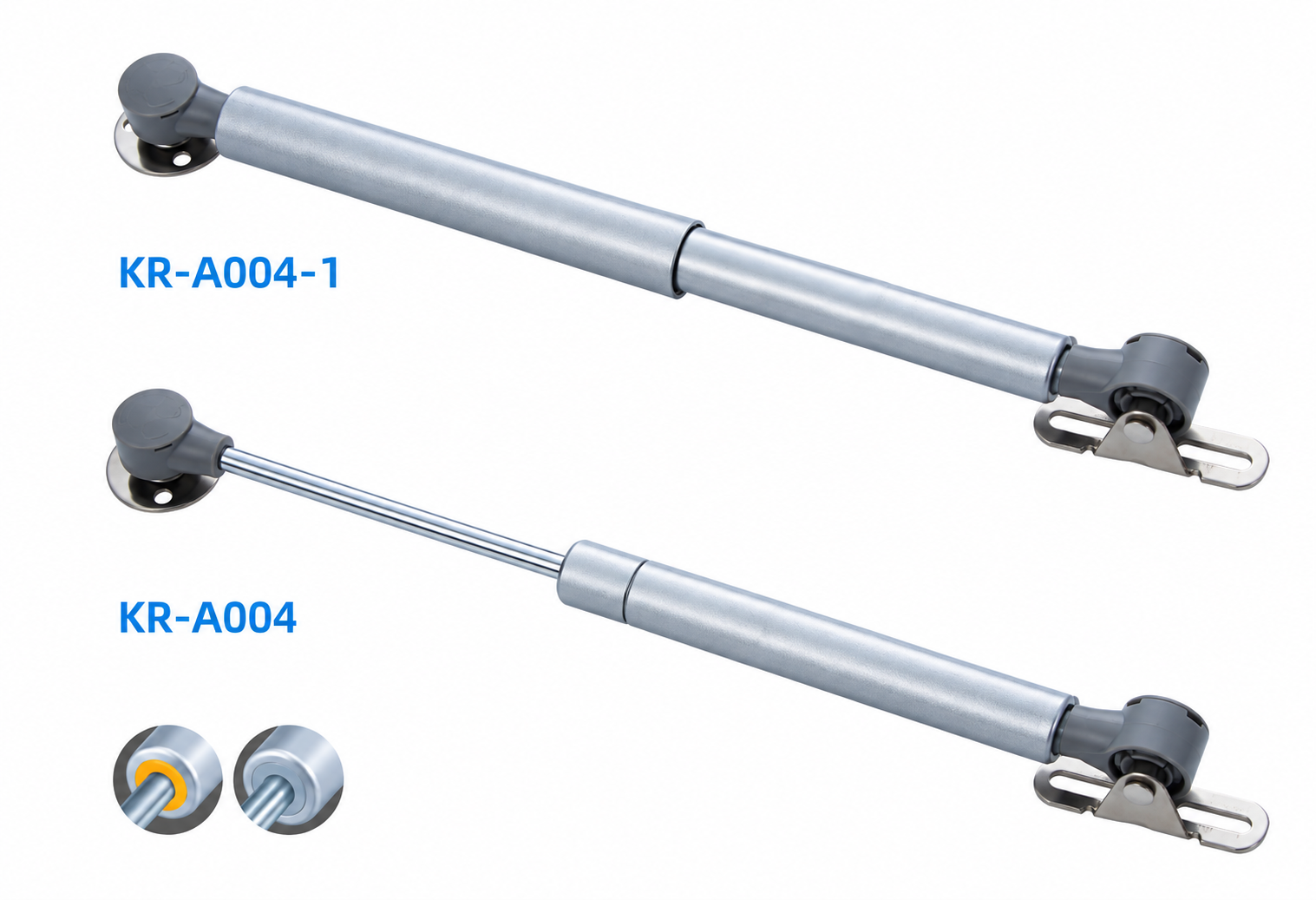

الطرازات المتاحة
KR-A001 / KR-A003 / KR-A004 / KR-A005
المواصفات
| الموديلات | KR-A001 / KR-A001-1 / KR-A003 / KR-A003-1 / KR-A004 / KR-A004-1 / KR-A005 / KR-A005-1 |
|---|---|
| نطاق القوة | 20–300 N |
| العمر التشغيلي | 80,000 دورة |
| المقاسات المتاحة | 6″ / 8″ / 10″ / 12″ |
| الألوان المتاحة | ذهبي، فضي، تيتانيوم، أسود، أبيض |
| تشطيب قضيب المكبس | مطلي بالكروم |
| تشطيب الأنبوب | مطلي بالكروم / مطلي بالدهان |
| المواد الرئيسية | بلاستيك وحديد ونحاس وفولاذ |
6″–12″
الأبعاد حسب المقاس
| المقاس الاسمي | طول الأنبوب | الشوط | المسافة بين المركزين |
|---|---|---|---|
| 6″ | 83 mm | 50 mm | 168 mm |
| 8″ | 88 mm | 55 mm | 178 mm |
| 10″ | 120 mm | 90 mm | 245 mm |
| 12″ | 137 mm | 107 mm | 280 mm |
المسافة 245 مم والشوط 90 مم خاصان بمقاس 10 بوصات. تحقّق من المقاس المختار قبل الحفر أو الطلب.
A–F

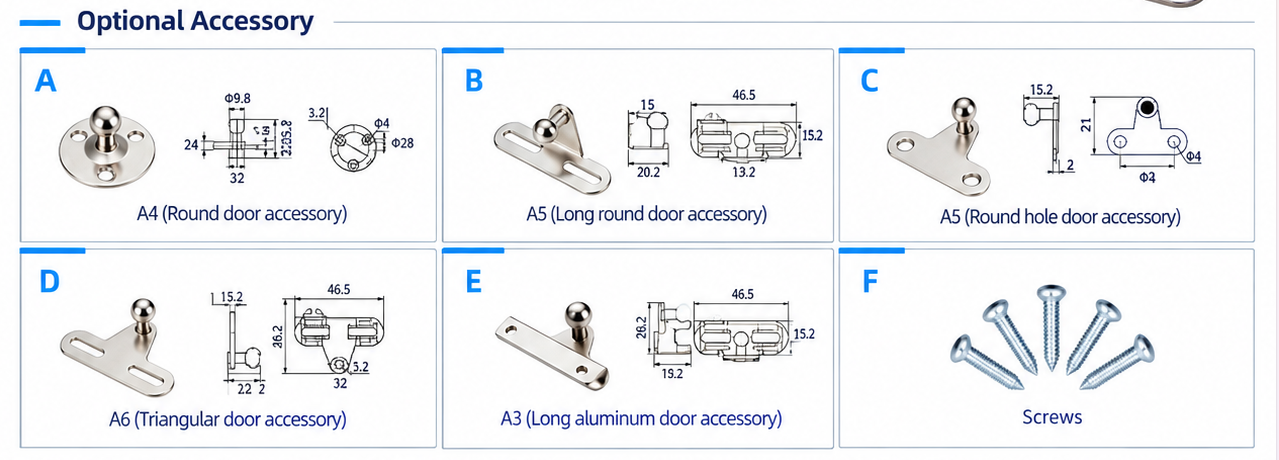

ملحقات اختيارية
- A · ملحق A4 بزاوية قائمة لباب ألمنيوم
- B · ملحق A5 بزاوية قائمة وفتحات طولية
- C · ملحق A5 بثقوب دائرية لباب ألمنيوم
- D · ملحق A6 بزاوية قائمة لباب ألمنيوم
- E · ملحق A3 بفتحات طولية لباب ألمنيوم
- F · مجموعة براغي
KR-A001 / KR-A003 / KR-A004 / KR-A005

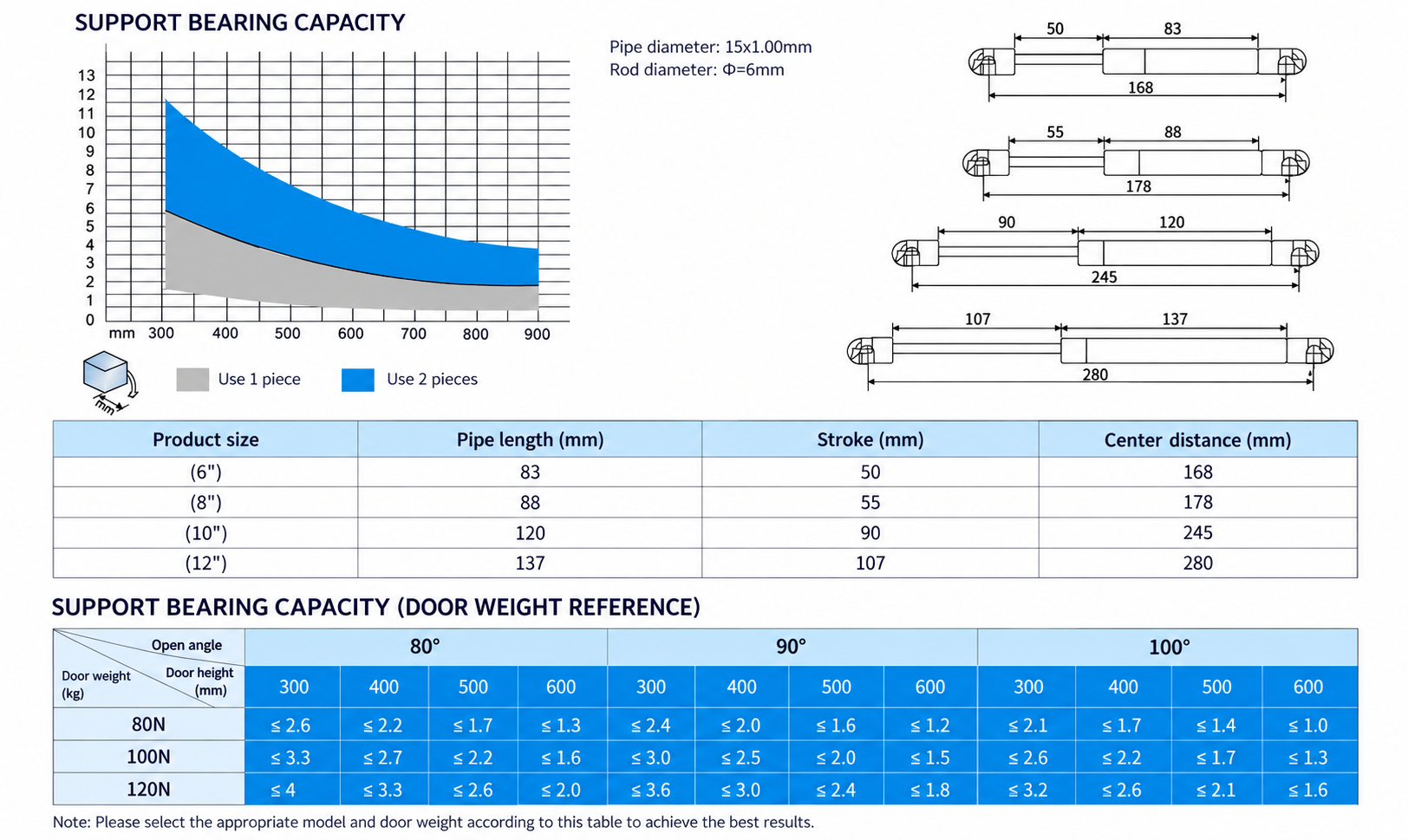

مرجع المقاسات وقدرة الدعم
ZivGrid

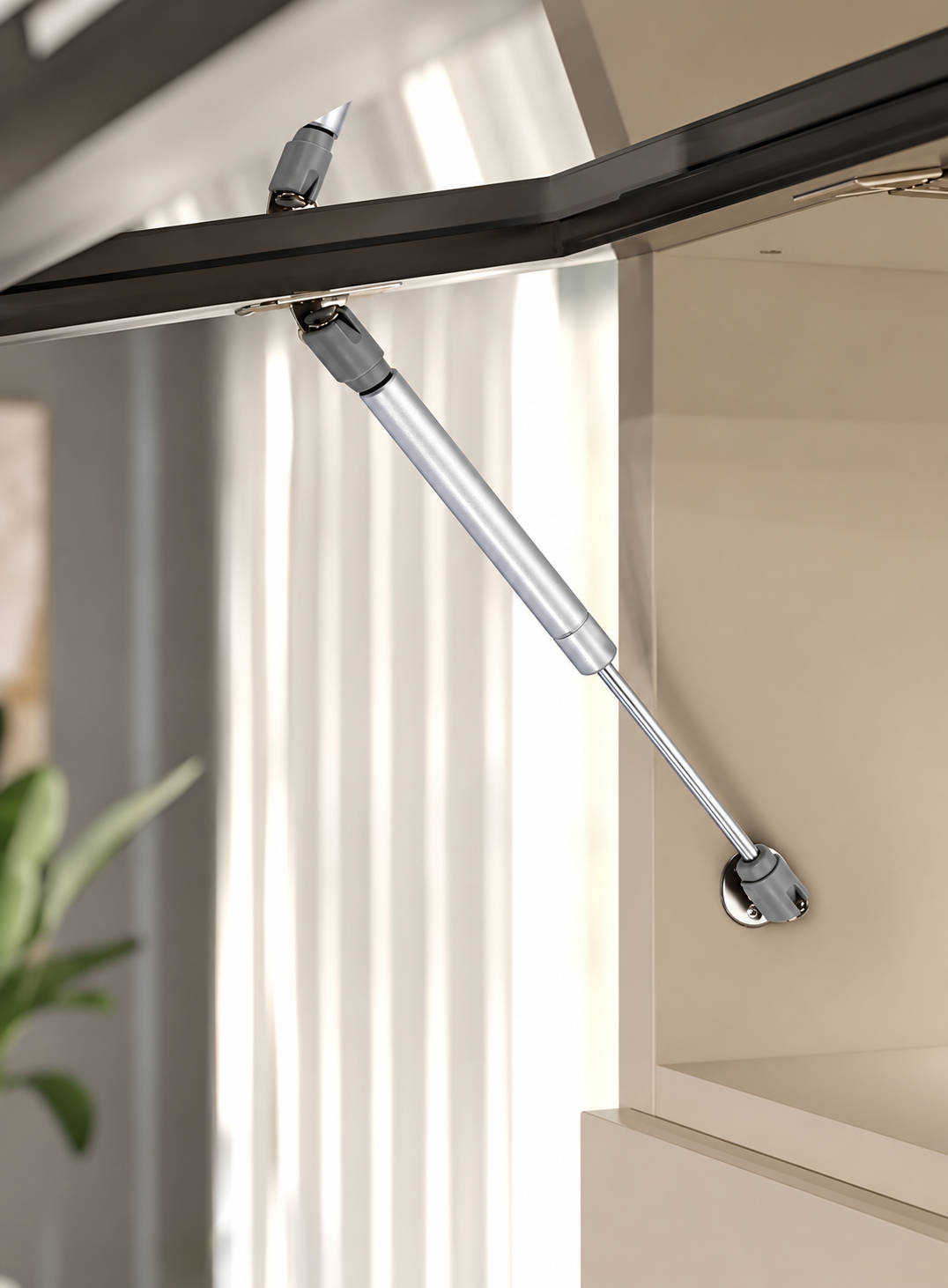

مثال على التركيب
هل تحتاج إلى تحديد التجهيز أو السعر؟
اذكر الموديل والمقاس والقوة واللون ورمز الملحق والكمية المتوقعة.
