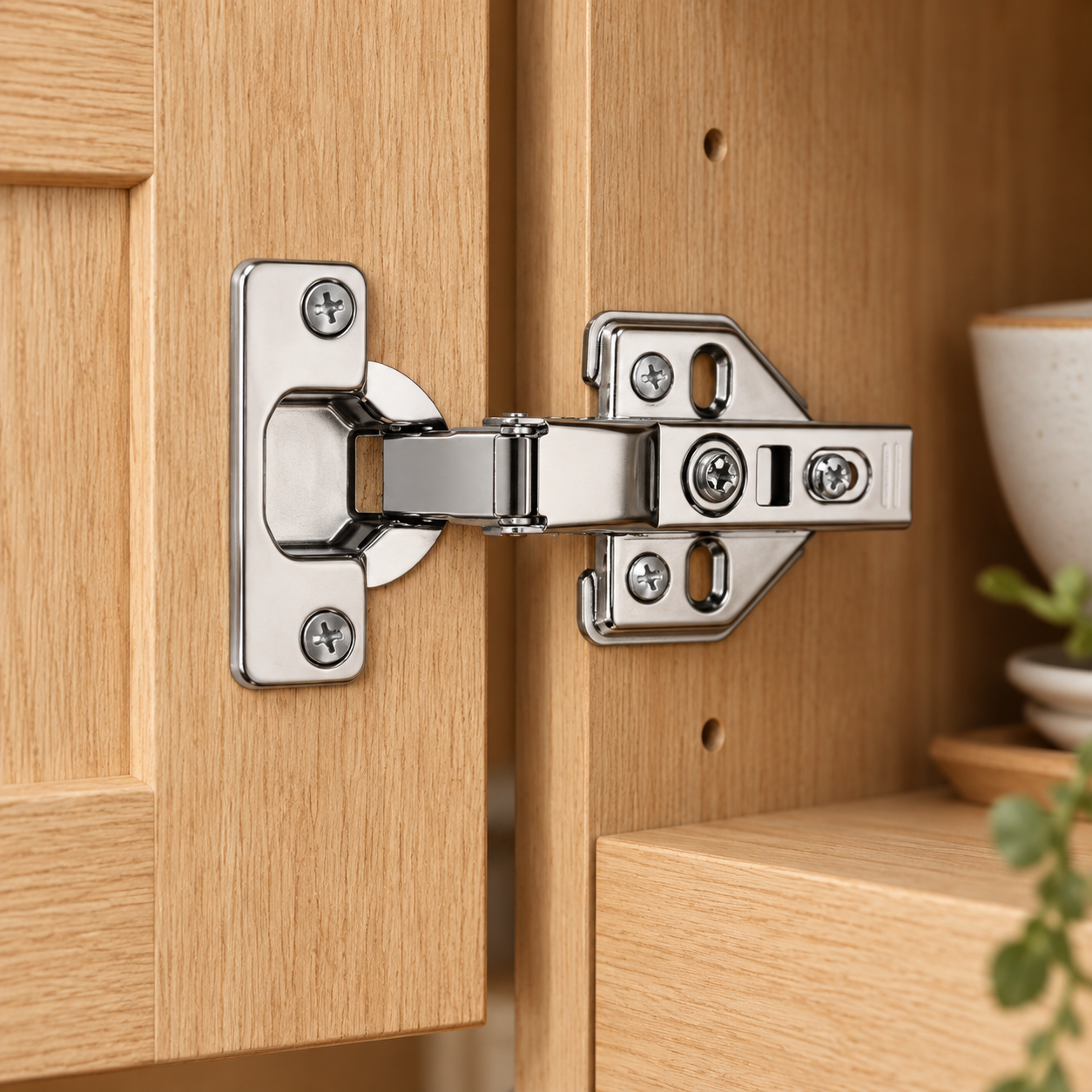

مفصلة خزانة مخفية بقطر 35 مم بإغلاق ناعم ذاتي أحادي الاتجاه
ثابت / انزلاق · سريع الفك
تجويف 35 مم بفتحة 110° وإغلاق ناعم هيدروليكي بنابض ذاتي أحادي الاتجاه. تثبيت انزلاقي أو سريع الفك، مع خيارات تغطية كاملة ونصفية وداخلية. فولاذ مدرفل على البارد مطلي بالنيكل.
يرجى تضمين الطراز والضبط المطلوب والكمية التقديرية وبلد الوصول في استفسارك.
مفصلات الخزائن
المواصفات الفنية
المواصفات للاسترشاد فقط. أكّد الضبط الدقيق عند الاستفسار.
| نوع الفتح | إغلاق ناعم هيدروليكي بنابض ذاتي الإغلاق أحادي الاتجاه |
|---|---|
| زاوية الفتح | 110° |
| عمق تجويف المفصلة | 11.5 mm |
| قطر تجويف المفصلة | 35 mm |
| قيمة K للباب | 3–7 mm |
| نطاق سماكة الباب | 14–24 mm |
| طريقة التركيب | ثابت (انزلاق) / سريع الفك (قابل للفصل) |
| نوع التغطية | تغطية كاملة / تغطية نصفية / داخلي |
| المادة | فولاذ مدرفل على البارد مطلي بالنيكل |
الضبط
خيارات التغطية واختيار الطراز
نوعا قاعدة وثلاثة أنواع أذرع لمطابقة تغطية بابك وتركيبه.
| ثابت / انزلاق | سريع الفك |
|---|---|
| ZG-SD1-F | ZG-SD1-C-F |
| ZG-SD1-H | ZG-SD1-C-H |
| ZG-SD1-I | ZG-SD1-C-I |
| القاعدة الثابتة (انزلاق) | يُثبَّت الباب على لوحة التثبيت ببراغي؛ تركيب اقتصادي كلاسيكي. |
|---|---|
| القاعدة سريعة الفك | يُركَّب الباب ويُفكّ بدون أدوات. |
| تغطية كاملة | يغطي الباب جانب الخزانة بالكامل. |
| تغطية نصفية | يتشارك بابان في جانب الخزانة. |
| داخلي | يكون الباب مستويًا داخل إطار الخزانة. |
أخبرنا بنوع التغطية ونوع اللوح — سنؤكد التركيبة الدقيقة للذراع والقاعدة لطرازك المختار.
قيد الاستخدام
التركيب والتطبيقات

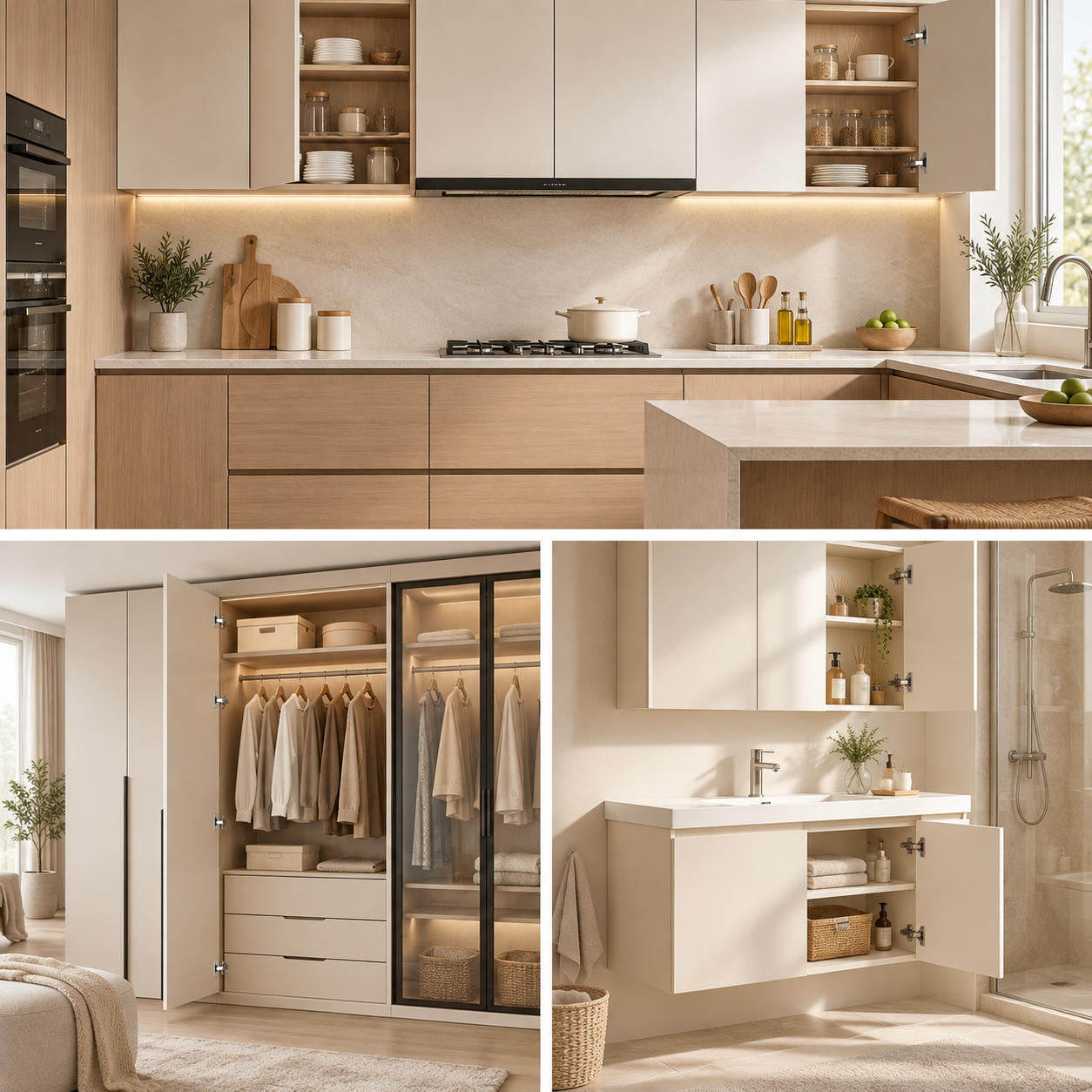

للمطابخ والخزائن وأثاث المكاتب؛ أكّد الملاءمة للضبط المختار.
ZivGrid
مزايا المنتج
- هيكل بنابض مزدوج، أكثر من 50 ألف دورة
- طلاء مزدوج مضاد للصدأ صديق للبيئة، أنبوب زيت نحاسي، قطع مقوّاة، تركيب سهل
تُؤكَّد الضبط والتشطيب والتعبئة وشروط الطلب مع ZivGrid حسب طلبك.
ZivGrid
التنزيلات
تُضاف الرسومات الفنية ووثائق الاختبار عند توفّرها والتصريح بها.
مهتم بهذا المنتج؟
يرجى تضمين الطراز والضبط المطلوب والكمية التقديرية وبلد الوصول في استفسارك.
